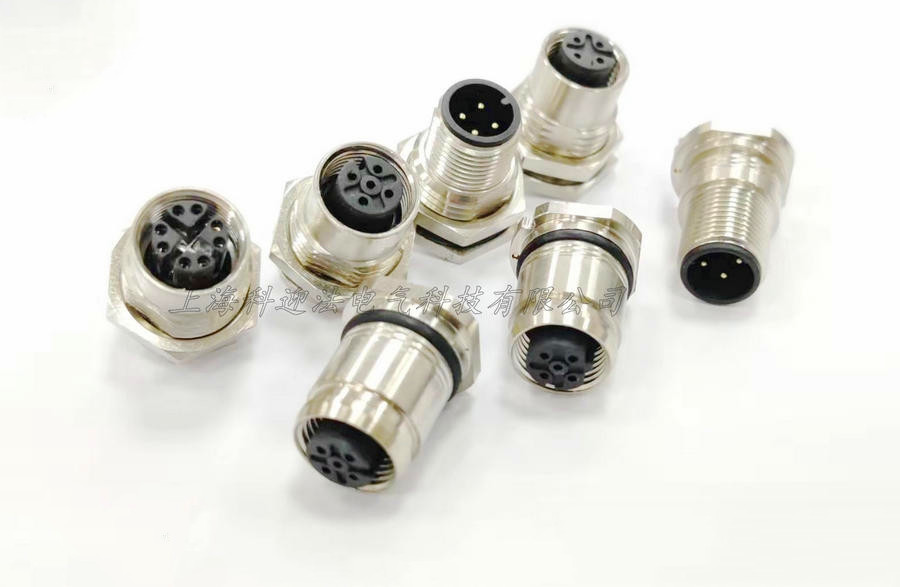

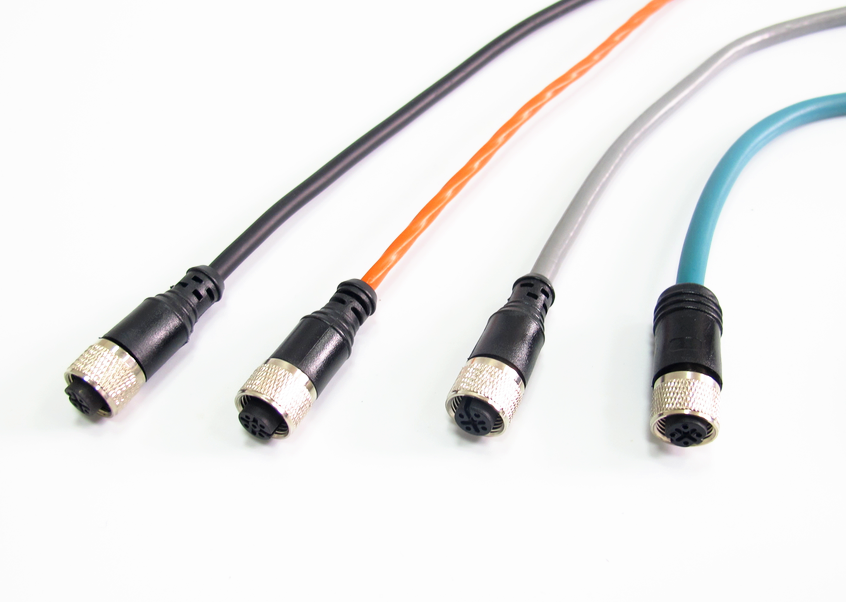

M12連接器是一種圓形連接器，采用螺紋連接方式。其基本結構由外殼、插座、接觸件、密封件、卡扣等組成。M12連接器具有防水、防塵、抗干擾、可靠性高等特點，被廣泛應用于自動化、儀器儀表、工業控制等領域。

M12連接器的測試工具和設備

萬用表用于測試連接器的導通情況、接觸電阻等參數。環境溫濕度計用于測試測試環境的溫度和濕度，以保證測試的準確性。信號發生器用于產生不同頻率和幅度的信號，檢測連接器的傳輸性能。

M12連接器的測試步驟

1、外觀檢查檢查連接器外殼和卡扣是否有損壞、變形等，密封件是否完好，以保證連接器的完整性和防護性。

接觸檢測將萬用表的電極依次接觸連接器的接觸件，檢測連接器的導通情況和接觸電阻。

2、傳輸性能測試使用信號發生器產生不同頻率和幅度的信號，分別插入連接器的插座和接觸件，測試連接器的傳輸性能。連接器的傳輸性能應該符合技術規范要求。

3、表面質量檢測使用顯微鏡觀察連接器的接觸情況和表面質量，如有氧化、損傷等情況，需要進行清洗和修復。

4、防水性能測試將連接器放入水中，測試連接器的防水性能。連接器應該能夠承受水深達1米的水壓，且不發生水進入連接器的情況。

M12連接器是工業現場信號傳輸的重要組成部分，對其進行測試與檢測具有重要的意義，在實際應用中，需要根據具體情況進行測試和檢測，并及時處理和維修連接器出現的問題，保證設備的正常運行。
